在工業轉動設備的維護領域，軸對中是保障設備長周期運行的核心環節。據統計，高達70%的旋轉設備故障源于軸系不對中。如果不對中偏差控制在0.05mm以內，軸承壽命可延長2倍以上。
本期，江蘇振迪檢測為大家?guī)硪粋€經典的激光對中服務案例。我們將通過真實的數據對比與專業的服務流程，展示江蘇振迪檢測是如何利用高精度激光對中儀，幫助國內某大型造紙企業解決設備頑疾、實現節能降耗的。
江蘇某大型造紙廠（年產值超50億元）的一臺關鍵熱熔漿泵（功率160kW，轉速2980r/min）長期存在劇烈振動問題。其電機自由端軸承座水平振動速度值高達 12.5mm/s（ISO 10816-3標準為區域D，即嚴重危險區）。并且該泵使用的是傳統百分表進行對中，每運行400小時，電機前端軸承就會因過熱和疲勞損壞而抱死，非計劃停機導致生產線斷紙，單次損失巨大。

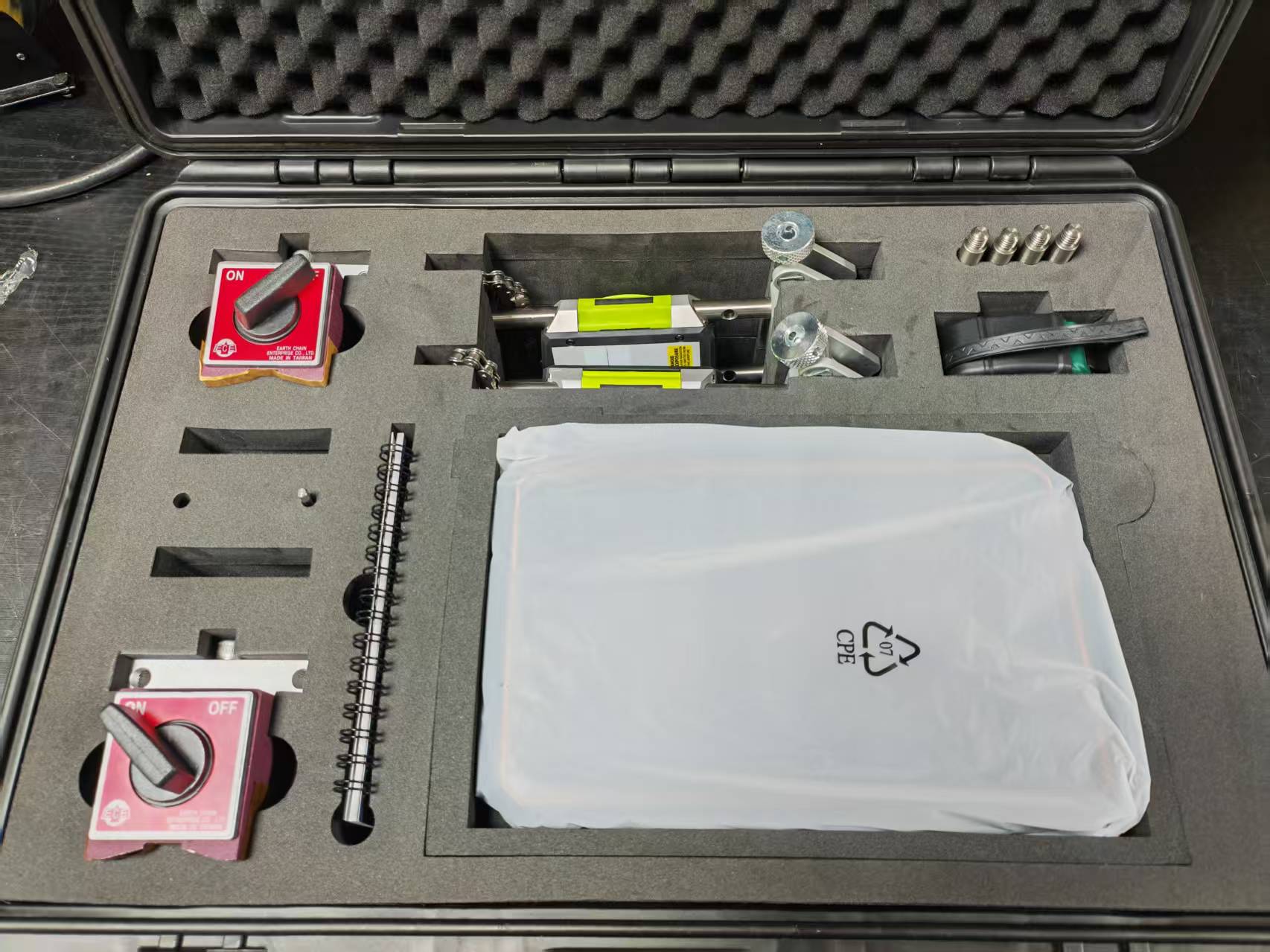

接到緊急報修后，江蘇振迪檢測的技術團隊攜帶高精度的Fixturlaser EVO激光對中儀抵達現場。該儀器采用第二代數字CCD技術，精度高達 0.001mm，遠超傳統百分表。
通過江蘇振迪檢測工程師的安裝與測量，系統顯示該設備的對中數據存在嚴重偏差：
項目 | 水平方向平行偏差 | 垂直方向角度偏差 | 軟腳狀況 |
測量值 | 0.31 mm | 0.18 mm/100mm | 西南地腳存在 0.09mm 虛腳 |
標準值 | ≤0.05 mm | ≤0.03 mm/100mm | 0 |
結論 | 嚴重超標 | 嚴重超標 | 存在 |
數據解讀： 0.31mm的偏差肉眼無法察覺，但對于高速運轉的設備來說，這導致電機每轉一圈，聯軸器就要承受巨大的交變應力。
江蘇振迪檢測的服務從來不只是賣儀器，而是提供一站式設備故障診斷與維修解決方案。我們的操作嚴格遵循ISO標準流程，確保服務品質。
現場標準化服務（5S管理）
江蘇振迪檢測的工程師入場后，首先鋪設專用防靜電工作墊，將所有工具和儀器有序擺放。拆下聯軸器護罩后，我們對軸表面進行除銹打磨，確保夾具安裝的重復性。我們使用的是振迪檢測定制的高強度防繞性鏈條，避免了傳統夾具因重力下垂導致的測量誤差。
“三步法”精準測量與實時糾偏。本次使用振迪檢測的Fixturlaser AT150激光對中儀 ，可提供快速、準確的檢測結果。實現快速軸對中，pdf格式的報告，校準報告可共享，設備實時顯示，水平對中更直觀明了。相比于傳統盲調，江蘇振迪檢測的設備具備 “Live Trend”（實時動態調整） 功能。在調整電機地腳螺栓時，屏幕實時顯示數值變化，工程師無需反復盤車測量，一次校正成功率100%。
軟腳消除獨家秘笈
我們發現設備的“軟腳”是導致數據不穩定的根源。江蘇振迪檢測使用激光對中儀的“軟腳測試”程序，精確計算出需要研磨的墊片厚度。
服務細節：振迪檢測團隊現場采用不銹鋼精密墊片進行疊加調整，而非簡單的鐵皮填充，確保長期運行不生銹、不下沉。
增值服務：熱補償預置
考慮到漿泵在輸送高溫漿料時會產生熱膨脹，江蘇振迪檢測的工程師利用儀器內置的 “熱膨脹補償” 功能，根據設備溫度（80℃）計算預置偏移量，設定冷態對中目標值。這意味著當設備熱機后，軸心恰好處于完全對中的理想狀態。
經過江蘇振迪檢測團隊2小時的精細化調整，最終的驗收數據令人振奮：
指標 | 維修前 （傳統方式） | 江蘇振迪維修后 | 改善效果 |
平行偏差 | 0.31 mm | 0.02 mm | 精度提升 93.5% |
角度偏差 | 0.18 mm/m | 0.01 mm/m | 遠超國際標準 |
振動值 | 12.5 mm/s （危險） | 1.8 mm/s （優良） | 振動下降 85% |
軸承溫度 | 78°C （警戒） | 52°C （正常） | 溫度下降26°C |
設備壽命 | 軸承月月?lián)Q | 預計延長 3年以上 | 維護成本極降 |
經濟效益測算：
經江蘇振迪檢測計算，僅這一臺泵，通過精確對中消除了摩擦阻力，運行電流下降了 6.5A。按年運行8000小時計算，單臺設備每年節約電費高達 28,000 元，且徹底杜絕了斷紙造成的幾十萬損失。
本次案例不僅展示了江蘇振迪檢測在激光對中領域的專業水平，更體現了我們作為設備健康管理專家的價值。江蘇振迪檢測擁有瑞典VMI技術團隊背景，提供從激光軸對中校正、現場動平衡到振動分析診斷的全鏈條服務。無論您的設備是風機、水泵還是壓縮機，選擇江蘇振迪檢測，就是選擇了 “零故障” 的生產保障。
